車輪鍛件圖紙設計要點總結
車輪鍛件設計需兼顧承載能力、疲勞壽命、輕量化等核心需求，同時滿足鍛造工藝可行性。以下是關鍵設計要點及規范：
一、材料選擇與標準
車輪鍛件類型推薦材料執行標準特性要求
商用車輪 40Mn2、35CrMo GB/T 3077 抗沖擊，調質HB260-320
乘用車輪 6061鋁合金 GB/T 3191 輕量化，T6熱處理
高鐵車輪 ER8/ER9鋼 EN 13262 高疲勞強度，低氫含量
工程機械輪 42CrMoA ASTM A29 高載荷耐磨性
關鍵參數：
硫磷含量：S≤0.025%，P≤0.025%（防止熱脆性）
非金屬夾雜物：A類≤2級，B類≤1.5級（GB/T 10561）

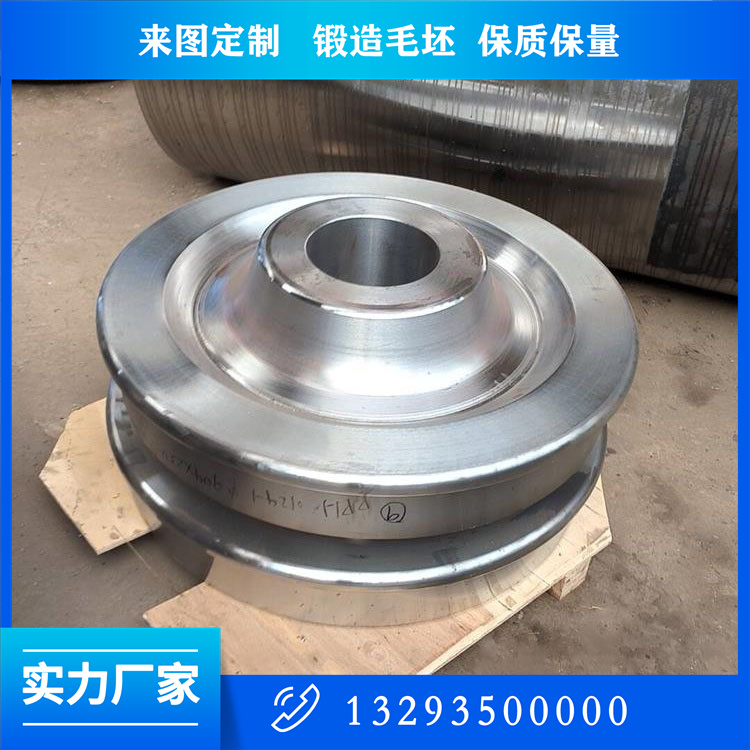

二、結構設計要點
1. 輪輞與輪輻設計
參數設計要求示例值（φ500mm車輪）
輪輞厚度 ≥0.1×輪徑（動態載荷修正） 50±2mm
輪輻傾角 15°-25°（優化應力分布） 20°±1°
過渡圓角 R≥10%截面高度（防應力集中） R20mm
螺栓孔分布圓 分度誤差≤0.05mm 8孔均布±0.03mm
2. 輕量化設計
拓撲優化：通過CAE分析去除低應力區材料（減重15%-20%）
空心輪輻：壁厚≥12mm（需保證鍛造成形性）
非對稱結構：標注重心偏移量（≤0.5mm）
三、鍛造工藝性設計
1. 分模面與拔模斜度
部位拔模斜度分模線位置要求
輪輻外側 5°-7° 最大輪廓截面處
輪輞內壁 3°-5° 避免跨越加強筋
螺栓孔凸臺 7°-10° 與分模線成90°夾角
2. 余量與公差
尺寸范圍單邊余量公差等級（GB/T 1800）
＜100 2.0-3.0 IT12
100-300 3.0-4.5 IT13
＞300 4.5-6.0 IT14
特殊要求：
輪輞內徑留精車余量（2-3mm）
螺栓孔預鍛為盲孔（深度留3mm余量）
四、熱處理與表面處理
1. 熱處理規范
材料工藝路線硬度要求
40Mn2 正火（880℃）+調質（560℃） HB280-320
42CrMoA 等溫淬火（鹽?。?回火 HRC32-38
6061鋁合金 固溶（530℃）+時效（175℃） HV≥100
2. 表面強化
噴丸處理：覆蓋率100%，阿爾門試片強度0.3-0.5mmA
輪輞滾壓：提高疲勞壽命30%-50%
防腐涂層：
碳鋼：鋅鋁涂層（50-80μm，鹽霧試驗500h）
鋁合金：陽極氧化（膜厚20-25μm）
五、圖紙標注規范
1. 關鍵尺寸標注
配合尺寸：輪轂孔（H7級）、螺栓孔（H8級）
形位公差：
plaintext
復制
輪輞徑向跳動：≤0.1mm（GB/T 1182）
輪輻平面度：≤0.05mm/m
螺栓孔位置度：Φ0.1mm（最大實體要求）
2. 技術要求
plaintext
復制
1. 未注圓角R5，未注倒角C2；
2. 鍛件流線需平行于輪輞輪廓（宏觀腐蝕檢驗）；
3. 磁粉檢測按JB/T 6061-2007 1級驗收；
4. 動平衡等級G16（ISO 1940-1）。
六、常見設計缺陷與對策
問題原因改進措施
輪輻斷裂 過渡圓角不足（R＜5mm） 增大圓角至R10mm+噴丸強化
螺栓孔變形 余量不足 預鍛孔留5mm余量，精鍛后擴孔
動平衡超差 壁厚不均 設計時標注壁厚公差±1.5mm
七、工藝驗證與檢測
1. 檢測項目
檢測項方法標準
超聲波探傷 輪輞全周掃描 EN 12680-3 Class 2
殘余應力 X射線衍射法 SAE J784a
疲勞試驗 旋轉彎曲10^7次 ISO 1143
2. 臺架試驗
徑向載荷試驗：2.5倍額定載荷×10^6次（無裂紋）
沖擊試驗：-20℃夏比沖擊功≥27J（高鐵車輪）
車輪鍛件設計需重點把控：
材料純凈度（低S/P，高潔凈度冶煉）
結構合理性（過渡圓角、壁厚梯度）
工藝可行性（分模面、拔模斜度）
檢測***性（UT+疲勞試驗+動平衡）
優化方向：
采用等溫鍛造改善鋁合金輪輞成形性
應用增材制造優化輪輻拓撲結構（減重不降強）
基于數字孿生的工藝參數動態調整
